Lab 1.5 Internet connection settings with Mikrotik RouterBoard via LAN
Assalammualaikum wr,wb.
Postingan saya kali tentang cara koneksikan routerboard ke internet melalui jaringan lan.
Tujuan :
- Dapat mengetahui bagaimana cara akses Internet di RouterBoard MikroTik melalui LAN
Peralatan yang di siapkan
- Hardware :
- 1 PC/Laptop
- Switch
- 2 Kabel UTP
- RouterBoard Mikrotik RB751U-2HnD (mipsbe)
- Software :
- WinBox
- VirtualBox
Mengubah Nama Interface
1. Buka WinBox, Connect menggunakan Mac Address

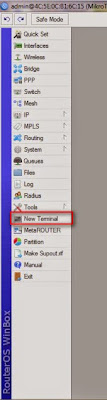

2. Pada bagian kiri, klik pada New Terminal
Check interface dengan perintah interface pr
Ubah nama (interface 0/ether1 menjadi public) dan (nama interface 1/ether2 menjadi local)
Cek kembali interfacenya sudah terganti atau belum
Enable dan Disable Interface
Klik pada New Terminal
Lihat interface yang aktif/menyala dengan perintah interface pr
Matikan interface dengan perintah interface disable (interface mana saja)
Check hasil interface yang sudah di disable
Kemudian setelah mematikan interface 0,1, dan 2 saya akan menyalan wlan1
Check kembali hasil interface yang sudah di nyalakan
Melalui GUI
Klik Interface yang ada pada bagian kiri
Untuk mendisable interface, pilih interface yang akan di disable kemudian klik icon X
Untuk enable interface, pilih interface yang ingin di aktifkan, kemudian klik icon checklist
Konfigurasi Ethernet menjadi Switch
Menggunakan CLI
Klik pada New Terminal
Lihat interface yang ada dengan perintah interface pr
Mengubah interface ether no 0, 1, dan 2
Lihat hasil konfigurasi dengan perintah interface ethernet pr
Konfigurasi Internet (static)
IP Address
Melalui CLI
Buat IP Address untuk interface public dan local
Check IP Address
Melalui GUI
Pada bagian sebelah kiri pilih IP kemudian pilih Address
Klik tanda + (lihat pada gambar)
Masukkan IP, Network, dan Interface yang diinginkan, jika sudah di atur klik Apply kemudian OK
Akan muncul IP Address yang tadi sudah kita buat
Konfigurasi GATEWAY
Melalui CLI
Klik New Terminal
Menambahkan gateway menggunakan perintah
Lihat hasil konfigurasi yang sudah kita buat dengan perintah ip route pr
Melalui GUI
Pada bagian kiri pilih IP kemudian Routes
Klik icon + untuk menambahkan gateway
Masukkan Gatewaynya kemudian klik Apply dan OK
Ping ke gateway
Konfigurasi DNS
Melalui CLI
Pada bagian kiri, klik New Terminal
Untuk menambahkan DNS menggunakan perintah ip dns set servers=(dnsnya)
Lihat DNS yang tadi sudah di buat dengan perintah ip dns pr
Melalui GUI
Pada bagian sebelah kiri Pilih IP kemudian klik dns
Masukkan DNSnya kemudian centang pada Allow Remote Request, kemudian OK
Konfigurasi DYNAMIC
Melalui CLI
Klik New Terminal
Check IP Address menggunakan perintah ip address pr
Hapus IP Public menggunakan perintah
Lihat IP Address sudah terhapus atau belum ipnya
Membuat IP DHCP pada interface public, perintah ada pada gambar
Check hasil konfigurasi menggunakan ip dhcp-client pr jika ada maka berhasil di buat
IP DHCP belum aktif sekarang aktifkan dengan perintah ip dhcp-client enable number=0
Check kembali ip-dhcp-client berhasil terbuat atau belum
Melalui GUI
Pada bagian kiri ke IP kemudian klik DHCP Client
Klik tanda + untuk menambahkan DHCP
Pilih interface Public checklist pada kotak merah, kemudian klik Apply dan OK
Hapus DHCP Client
Tambahkan IP Address untuk interface public
Check berhasil terbuat atau belum
Atur IP Address agar satu jaringan dengan RouterBoard
Test ping ke gateway
Test ping ke pc
Konfigurasi Firewall NAT
Melalui GUI
Pada bagian kiri pilih IP kemudian pilih Firewall
Pilih tab NAT kemudian pilih +
Di General ubah menjadi srcnat
Pada action pilih masquarade, kemudian apply kemudian OK
Atur IP di Client, pada DNS masukkan IP Gateway yang telah di konfigurasi
Test ping gateway dan ping google.com
Melalui CLI
Ke new terminal
Ketikan perintah ip firewall nat add chain=srcnat out-interface=public action=masquarade
Check hasil konfigurasi dengan perintah ip firewall nat pr
Selesai~
Terima Kasih
Wassalammualaikum wr,wb.
