Lab 1 Point To Point Wireless Mikrotik
Assalammualaikum wr,wb.Sudah lama tidak posting di blog mungkin sudah banyak sarang gonggonya, langsung saja postingan saya kali ini tentang Point To Point in Mikrotik Wireless
Wireless Point-to-Point adalah koneksi komunikasi wireless antara dua titik, dimana satu host terhubung hanya dengan satu client. Penerapan Wireless Point-to-point pada Mikrotik membutuhkan lisensi RouterOS minimal level 3 dengan mode bridge – station.
Tujuan
- Dapat mengetahui cara pointing dari RouterBoard Mikrotik
- Dapat menghubungkan dua RouterBoard Mikrotik dengan konfigurasi Point To Point menggunakan koneksi Wireless
Peralatan
- 2 RouterBoard RB951G2nHD
- Kabel UTP
- 2 Laptop sebagai mengatur konfigurasi sekaligus menjadi Client
Konfigurasi RouterBoard 1
1. Buka aplikasi WinBox kemudian masuk ke RouterBoard
2. Buka terminal masukkan IP Address sesuai dengan konektornya;
1. IP diblock dengan warna hijau yang terhubung ke switch
2. IP diblock dengan warna ungu yang terhubung ke PC Client
3. IP diblock dengan warna kuning yang terhubung ke wlan1
3. Atur Gateway pada mikrotik, dan pasang dns (saya menggunakan dns google)

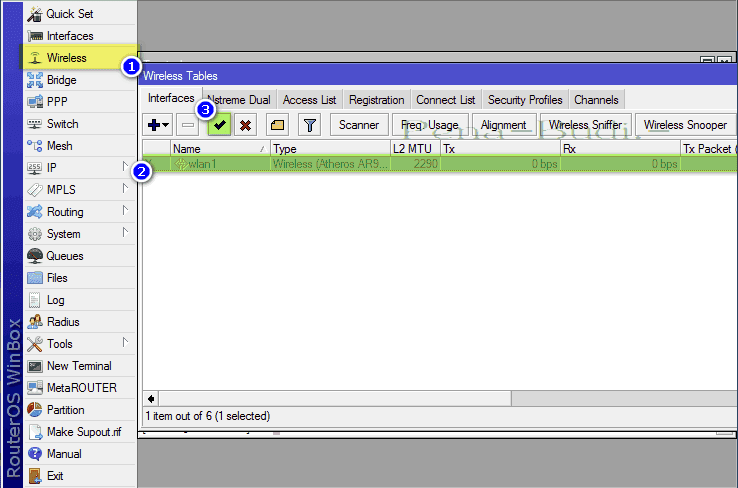

4. Ke wireless kemudian nyalakan dengan mengklik icon Cheklist
5. Buat Wireless nya kemudian atur mode bridge karena router yang di gunakan akan menjadi AP yang hanya bisa di koneksikan dengan satu client/stasion, dengan SSID sesuai keinginnan anda
\
6. Tambahkan IP Firewall nat, kemudian test ping ke google.com
Konfigurasi Client 1
1. Atur IP Network pada Client, sesuaikan dengan ip ether 2 yang sudah di konfigurasi kan dengan membedakan hostnya
2. Test ping ke google.com, ping router, dan ping gateway.
Konfigurasi RouterBoard 2
1. Masuk ke Terminal RouterBoard kemudian setting IP nya;
1. IP dengan block warna hijau ke Wireless dengan IP dengan yang sama dengan wlan RB 1 tetapi host yang berbeda
2. IP dengan block warna kuning ke Client 2
3. IP dengan block warna merah Gateway IP nya yang mengarah ke RB 1
4. IP dengan block warna biru IP Dns dengan terhubung ke dns google
2. Nyalakan IP dengan ke Wireless kemudian klik pada wlan lalu klik pada icon cheklist
3. Kemudian Scan.. cari SSID yang telah kita buat tadi di RB 1
4. Cari SSID yang telah kita buat tadi kemudian klik Connect (sudah saya beri tanda)
5. Maka akan otomatis terkonfigurasi sendiri sesuai RB1, kemudian klik OK
6. Test ping google.com
7. tambahkan IP Firewall nat
Konfigurasi Client 1
1. Atur network pada Client dengan menambahkan IP sesuai dengan RB 2 tetapi dengan host yang berbeda
2. Test ping ke google, IP RB 2, dan IP Ether2
Selesai
Terima Kasih.
Wassalammualaikum wr,wb.
