Lab 1.7 Backup and Restore Configuration

By budiyus • 01.42 • 0 Comments



Assalammualaikum wr,wb.
Kali ini saya akan memposting tutorial Backup and Restore Configuration

Assalammualaikum wr,wb.
This time I will post a tutorial Backup and Restore Configuration

Tujuan :
  1. mengetahui cara mengkonfigurasi backup dan restore dengan (.backup)
  2. mengetahui cara mengkonfigurasi backup dan restore dengan menggunakan password (.backup)
  3. mengetahui cara mengkonfigurasi backup dan restore menggunakan CLI
  4. mengetahui cara mengkonfigurasi backup dan restore menggunakan .(rsc)
  5. mengetahui perbedaan (.backup) dan (.rsc)
Purpose :

     1. know how to configure backup and restore with (.backup)
     2. know how to configure backup and restore by using a password (.backup)
     3. know how to configure backup and restore using the CLI
     4. know how to configure backup and restore using (.rsc)
     5. know the difference (.backup) and (.rsc)

Perlengkapan :
  1. PC/Laptop
  2. Routerboard RB951G2nHD
  3. Kabel UTP
  4. Jaringan wifi
Equipment :

      1. PC/Laptop
     2. Routerboard RB951G2nHD
     3. Cable UTP
     5. Wifi network

Langka-langkah:

1. Lakukan konfigurasi apa pun, disini saya melakukan konfigurasi Lab 1.6 Connecting Internet on Wireless with Mikrotik Router (CLICK HERE! Lab 1.6 )
1. Perform any configuration, here I configure Internet on Lab 1.6 Connecting with Mikrotik Wireless Router ( CLICK HERE! Lab 1.6 )

Backup and restore (.backup) through the GUI and without password

1. Klik Files
1. Click Files


2. Klik backup untuk membackup semua konfigurasi
2. Click the backup to backup all configuration


3. Klik backup, nama file backup secara default
3. Click the backup, the backup file name by default


4. File hasil backup, copy dengan mengklik pada bagian mouse pointer saya
4. File backups, copy by clicking on the mouse pointer me


5. Copy ke folder yang sudah disediakan/tempat yang mudah dengan paste file backupnya
5. Copy to folder that was supplied / easy place to paste the backup files

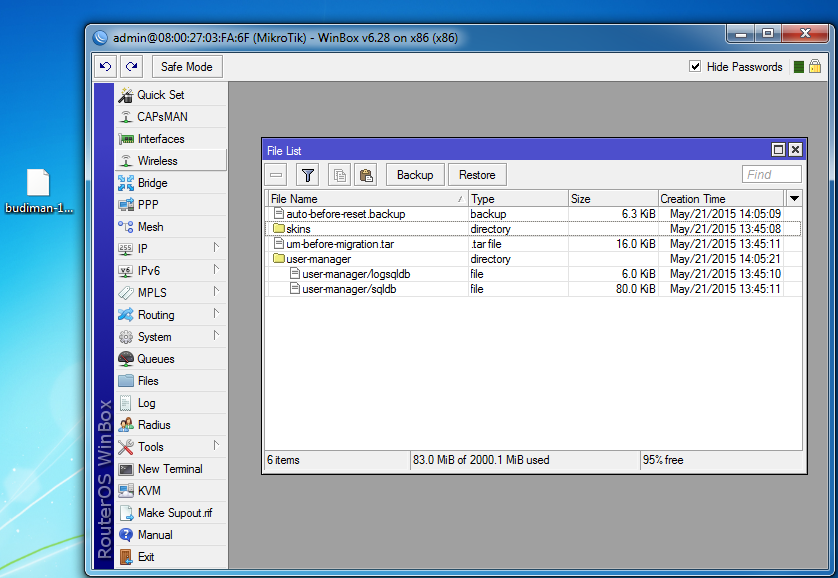

6. Hapus file backup yang berada di Router
6. Delete backup files that are in the Router


7. Klik system, kemudian Reset Configuration untuk mereset semua konfigurasi
7. Click system, then Reset Configuration to reset all configuration

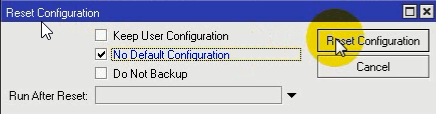

8. Checklist pada No Default Configuration agar menghapus semua konfigurasi, klik Reset Configuration, kemudian akan terputus koneksi Routernya
8. No Default Configuration Checklist in order to remove all configuration, click Reset Configuration, then the connection will be disconnected Router



9. Buka aplikasi Winbox, koneksikan menggunakan Mac Address kemudian click connect
9. Open Winbox application, connect using the Mac Address and then click connect


10. Buka Files
10. Open Files


11. Drag file backup yang telah di copy ke client,pindah kan ke Router.
11. Drag the backup files that are copied to the client, move it into the RouterBoard.


12. Klik file backup kemudian klik Restore, kemudian click restore kembali. maka akan terputus koneksi Routernya
12.  Click the backup file and then click Restore, then click the restore again. then the connection will be disconnected Router




13. Buka aplikasi WinBox, jika dilihat sudah terdapat IP Address, bisa di check kembali yang lainnya.
13. Open WinBox application, when seen already there IP Address, can check back the other.


With CLI

1. Masuk ke routerboard kemudian ke New Terminal




2. Check ip dengan syntag ip address print




3. Ketik syntag seperti di gambar dengan nama backup bebas


4. lihat filenya dengan syntag file print


5. Drag filenya ke desktop,hapus filenya dengan mengklik filenya kemudian klik tanda -


6. Ke new terminal kemudian tulis system reset configuration no default=yes untuk mereset


7. Masuk ke file drag file tersebut


8. Ke new terminal check ip kembali




9.Kemudian tuliskan syntag system backup load name=(filenya), maka akan otomatis reboot


10. Masuk kembali ke new terminal, kemudian check IP kembali


Backup and restore (.backup) through the GUI and using passwords

1. Klik File
1. Click File


2. Klik backup untuk membackup seluruh konfigurasi
2. Click the backup to backup the entire configuration



3. Masukkan nama dan password yang di inginkan, jika sudah klik Backup
3. Enter the desired name and password, if it is click Backup



4. Drag filenya ke desktop
4. drag the file to the desktop



5. Jika sudah tercopy, Klik system kemudian Reset Configuration
5. If it is copied, and then click System Reset Configuration



6. Checklist pada No Default Configuration agar menghilangkan konfigurasi, kemudian klik Reset Configuration secara default akan terputus koneksi ke Routerboard
6. No Default Configuration Checklist in order to eliminate the configuration, and then click Reset Configuration by default will cut off the connection to the RouterBoard



7. Buka winbox masuk menggunakan MacAddress kemudian klik connect
7. Open winbox sign in using the Mac Address and click connect



8. Klik file
8. Click File

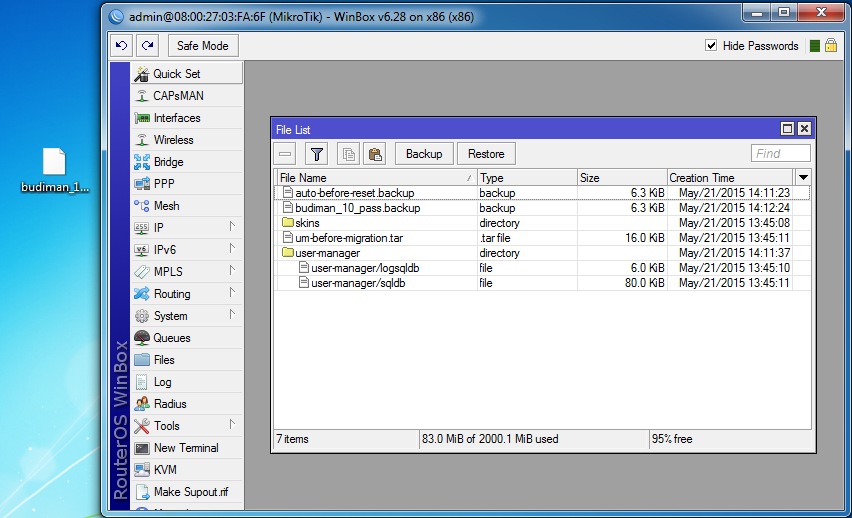

9. Drag file backup ke file
9. Drag the file to a backup file



10. Klik pada file .backup kemudian klik Restore dan masukkan passwrod
10. Click on the file and then click Restore



11. Kemudian Routerboard akan disconnect
11. And then cick Routerboard disconnect


12. Finish

With CLI

1. Masuk ke routerboard kemudian ke New Terminal




1. Kemudian check ip address dengan perintah ip address print


2. Backup dengan perintah system backup save name=(nama file) password=(passwordnya), Lihat file dengan perintah file print


3. Drag filenya ke desktop, hapus file backup yang ada di routerboard


4. Ke new terminal kemudian tuliskan syntax system reset configuration no-default=yes, maka akan otomatis reboot


5. Check ip address pada terminal dengan syntag ip address print


6. Ke files kemudian drag filenya


7. Kemudian tuliskan syntagnya system backup load name=(nama filenya), masukkan passwordnya, maka akan otomatis reboot


8. Kemudian ke terminal check kembali ipnya


Backup and Restore pada file BACKUP .rsc


1. Ke WinBox connect menggunakan Mac Address


2. Ke New Terminal yang ada di sebelah kiri, kemudian tuliskan syntax export file=(nama file), dan lihat hasilnya dengan file print


4. Lihat ip address dengan syntax ip address print


5. Ke files kemudian drag filenya ke desktop


6. Reset no default routerboardnya, dengan syntax system reset-configuration no-default=yes


6. Buka filenya dengan aplikasi Notepad


7. Ubah IP Addressnya menjadi yang di inginkan.


8. Masuk ke winbox kemudian ke terminal. Drag kembali filenya yang sudah di edit tadi


9. Pada terminal import dengan perintah import (nama file)



10. Lihat ip addressnya sekarang, maka akan otomatis terganti sesuai dengan yang di edit tadi.


Selesai

Terima Kasih

Wassalammualaikum wr,wb.
